产品介绍

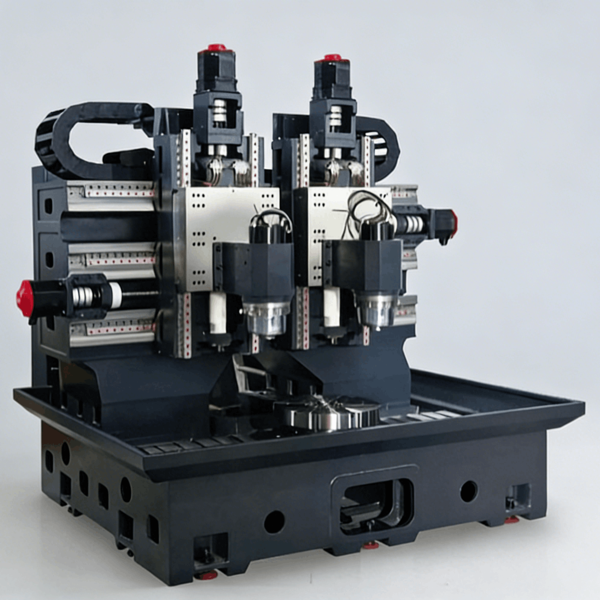

VGS系列双主轴立式圆筒磨床

一次装夹，同时磨内圆 + 外圆 + 端面
特别适合重、大、圆、盘、套、环类零件

±0.002mm

尺寸精度

Ra 0.2

表面粗糙度

30%+

效率提升

精度参数

Precision Parameters

加工精度参数

尺寸精度 ±0.002 mm

圆度/非圆轮廓 ±0.001 mm

内外圆同轴度 0.002～0.003 mm

表面粗糙度 Ra：0.2～0.4 μm

机床精度参数

XZ定位精度 ±0.003 mm

XZ重复定位精度 ±0.002 mm

工件主轴轴向跳动＜0.0002 mm

磨削主轴轴向跳动＜0.001 mm

产品概览

Product Overview

产品特点

Product Features

1. 双主轴协同设计，高效并行加工

机床采用立式双主轴布局，双主轴可独立运行、协同作业，对工件进行多工序复合磨削，大幅提升加工效率，相较于传统单主轴磨床，生产效率提升30%以上。

2. 超精密磨削精度控制

尺寸精度可达±0.002mm，圆度及非圆轮廓精度控制在±0.001mm，内外圆同轴度稳定在0.002～0.003mm，表面粗糙度低至Ra：0.2～0.4μm。

3. 专用磨削工艺优化

优化设计磨削路径与砂轮选型，采用专用磨削算法，有效减少磨削纹路；同时配备磨削液循环过滤系统，确保磨削液清洁度。

4. 高稳定性与可靠性

关键零部件均选用国际知名品牌，机身采用对称式结构设计，重心低、稳定性强，可有效抵御磨削过程中的冲击力与振动。

5. 柔性化适配能力

可灵活适配不同规格、不同材质的圆筒类零件加工，通过快速更换工装、调整参数，即可实现多品种、小批量生产。

技术参数

Technical Specifications

项目	单位	VGS500	VGS800	VGS1000	VGS1200	VGS1600
加工范围
内径研磨尺寸	mm	Φ50～400	Φ50～650	Φ50～800	Φ50～1000	Φ50～1400
外径研磨尺寸	mm	～Φ610	～Φ810	～Φ1010	～Φ1210	～Φ1610
工件最大旋径	mm	Φ650	Φ900	Φ1100	Φ1300	Φ1700
工件最大高度	mm	450	1000	1000	1000	1000
行程
X1、X2行程	mm	300/250	1000/900	1120/1050	1420/1350	1820/1750
Z1、Z2行程	mm	500/500	1070/1040	1070/1040	1070/1040	1070/1040
最小设定单位	mm	0.0001	0.0001	0.0001	0.0001	0.0001
工件主轴
电磁永磁吸盘	mm	Φ500/Φ600	Φ800	Φ1000	Φ1200	Φ1600
主轴转速	rpm	10-200	10-100	10-100	10-100	10-100
工件最大重量	Kg	300	800	1000	1000	1000
1#主轴（外径磨）
主轴功率	Kg	28	45	45	55	55
主轴转速	rpm	6000	6000	6000	6000	6000
摆动角度（手动）	°	±5	±2.5	±2.5	±2.5	±2.5
主轴头接口		孔Φ40，锥度1：5	孔Φ60，锥度1：5	孔Φ60，锥度1：5	孔Φ60，锥度1：5	孔Φ60，锥度1：5
砂轮尺寸范围（外径×内径×厚度）	mm	Φ300×Φ100×60	Φ400×Φ100×60	Φ500×Φ100×60	Φ500×Φ100×60	Φ500×Φ100×60
2#主轴（内孔磨）
主轴功率	Kg	22/30	30/37	30/37	45/55	45/55
主轴转速	rpm	18000	18000	18000	15000	15000
摆动角度（手动）	°	±5	±2.5	±2.5	±2.5	±2.5
主轴头接		HSK-C63	HSK-C100	HSK-C100	HSK-C100	HSK-C100
砂轮直径范围	mm	Φ30--Φ100	Φ40--Φ125	Φ40--Φ125	Φ40--Φ125	Φ40--Φ125
闭环光栅
光栅尺类型		绝对值光栅尺	绝对值光栅尺	绝对值光栅尺	绝对值光栅尺	绝对值光栅尺
分辨率	μm	0.01	0.01	0.01	0.01	0.01
精度
定位精度（VID）	mm	±0.002	±0.002	±0.002	±0.002	±0.002
重复定位精度（VID）	mm	±0.001	±0.001	±0.001	±0.001	±0.001
磨削圆度	mm	0.001.5	0.002	0.002	0.002	0.002
磨削圆柱度	mm	0.002	0.003	0.003	0.003	0.003
研磨表面粗造度	μm	≦Ra 0.32	≦Ra 0.32	≦Ra 0.32	≦Ra 0.32	≦Ra 0.32
主轴跳动
轴向跳动（根部）	mm	0.001	0.002	0.002	0.002	0.002
径向跳动（根部）	mm	0.0015	0.002	0.002	0.002	0.002
其他
机身重量	Kg	10000	20000	25000	35000	45000
占地空间（长×宽×高）	mm	2720×2215×2470	6500×3150×3800	6900×3550×3800	8200×4550×3800	9200×4550×3800
备注：1. 工件主轴、磨削主轴可选用静压主轴

机床配置

Machine Configuration

永磁同步电主轴
（德国INNA）

流体静压主轴

工作台
（交叉滚柱轴承）

工作台流体静压转台

电磁吸盘

油雾收集器

X、Z轴光栅尺

磁性分离+纸带过滤机

工件测量系统

刀具检测系统

金刚笔砂轮修正器

西门子控制系统

应用领域

Application Areas

01. 盘类零件

法兰盘、端盖、压盘、离合器盘、机床卡盘、转盘、分度盘

特点：内孔、外圆、端面一次磨完，同轴度、垂直度极高

02. 套类/筒类零件

液压油缸套、气缸套、主轴套筒、阀套、轴套、衬套

特点：内孔镜面、外圆精度、壁厚均匀

03. 轴承类零件

轴承内圈、外圈、轧机轴承、风电轴承、齿轮箱轴承

特点：滚道、内外圆、端面一次磨削，精度稳定

04. 环类/齿轮类零件

齿圈、齿轮坯、同步环、大型回转支承环、密封圈座

特点：大直径、重量大，立式装夹不变形

05. 短轴/盘轴一体件

轮毂、轴头、法兰轴、电机端盖、转子端盘

特点：避免卧式装夹下垂，精度更好

06. 大型、重型、薄壁件

风电、工程机械、矿山机械大环件、航空、航天环形件

特点：立式装夹最稳，不会变形、不会振刀

工件案例

大型法兰盘

精密法兰盘

精密套筒类零件

主轴套筒

液压破碎锤缸体

轴承环

齿轮坯

大型齿圈/转盘

一次装夹完成内圆、外圆、端面/台阶的复合磨削，能严格保证同轴度、圆度、垂直度等形位公差；尤其适合盘类、环类、套筒类零件，以及大型、重型、不便卧式装夹的工件。
